Набор 4M
«Робот-инсектоид», 00-03367

Для детей от 8 лет. Подойдет в качестве подарка.

Инсектоиды — это роботы, внешне похожие на пауков, кузнечиков и других насекомых. Благодаря небольшим размерам и удачной маскировке суперсекретные инсектоиды используются военными в качестве шпионов.
Создайте своими руками уникального робота-насекомого, который умеет ползать и извиваться, как живой. Удивите друзей и близких вашим невероятным изобретением!
Научно-познавательный конструктор от 4М стает не только увлекательной игрой, но и наглядным пособием по физике. Он доступно объяснит ребенку, что такое возвратно-поступательное движение, познакомит с принципом действия кривошипно-шатунного механизма и окунет в обаяние робототехники.

Сборка робота прекрасно развивает интеллект и внимание, стимулирует фантазию и совершенствует мелкую моторику. Маленький гений останется в восторге от такого полезного и оригинального подарка.

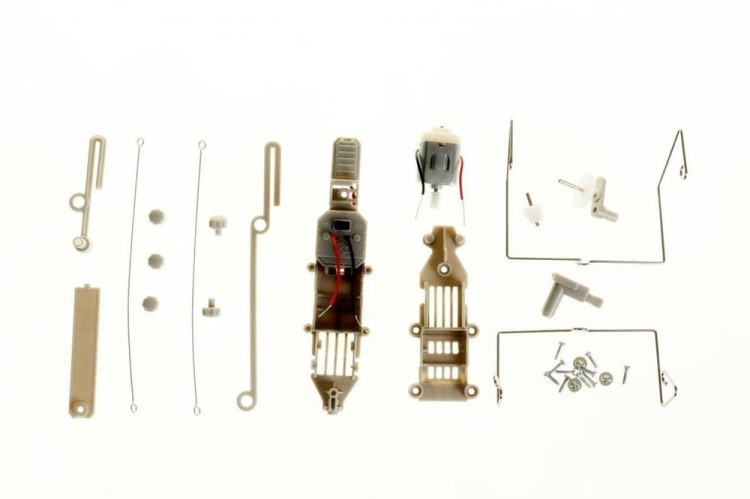

КОМПЛЕКТАЦИЯ НАБОРА:

Крышка, корпус-тельце, соединитель для ног, мотор с редуктором, большая шестеренка с кривошипом, малая шестеренка, 2 наконечника, 3 соединительных колпачка, 2 винта с шайбами, 9 винтов, крышка батарейного отсека, малый шатун, большой шатун, 2 антенны, передняя нога, задняя нога, подробная инструкция.


Дополнительно для сборки необходима маленькая крестовая отвертка. Также для работы инсектоида потребуется 1 батарейка ААА (мизинчиковая), которая в комплект не входит.

Для увеличения срока службы робота своевременно заменяйте израсходованный элемент питания. Кроме того, рекомендуется извлекать батарейку каждый раз по окончании игры.


КАК СОБРАТЬ ИНТЕКСОИДА ?

Замысловатый по конструкции робот-инсектоид на удивление прост в сборке:

Поместите маленькую шестерню в переднюю выемку на корпусе. Рядом с ней установите большую шестерню с кривошипом. Две шестерни должны соприкасаться друг с другом.

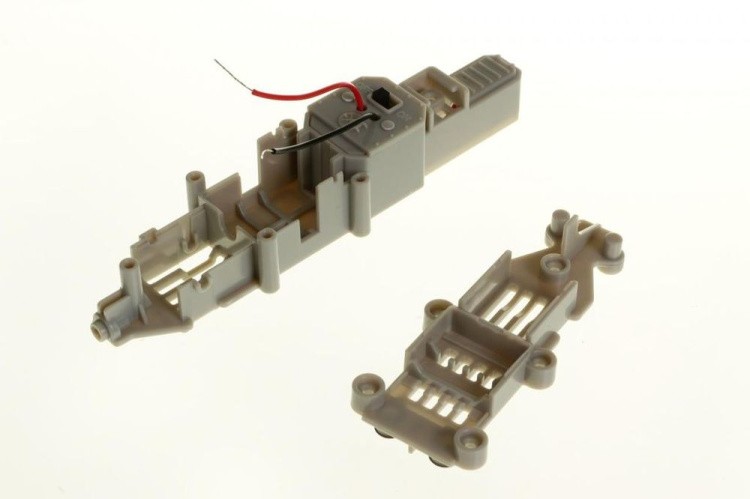

В среднюю нишу поместите мотор, который будет взаимодействовать с малой шестерней. Нанесите небольшое количество смазки (лосьона или растительного масла) на шестеренки и редуктор мотора. Закройте корпус крышкой и закрепите пятью винтами.
Вставьте соединитель для ног в заднюю часть корпуса, зафиксируйте его с помощью винта. Используя колпачки, последовательно прикрепите к соединителю малый и большой шатун.

Переднюю ногу вставьте в колено большого шатуна. С помощью винта с шайбой закрепите ногу на корпусе. Затем вставьте заднюю ногу в колено малого шатуна. И также закрепите с помощью вина с шайбой. Чтобы уменьшить трение, смажьте все места соединений. Двумя винтами зафиксируйте на корпусе антенны и осторожно отогните их вверх. Красный провод от двигателя вставьте в отверстие на левой стороне корпуса, черный провод — в отверстие на правой стороне. Колпачками закрепите соединение проводов.
Переверните робота и вставьте батарейку, сверху установите крышку и закрепите ее винтом.

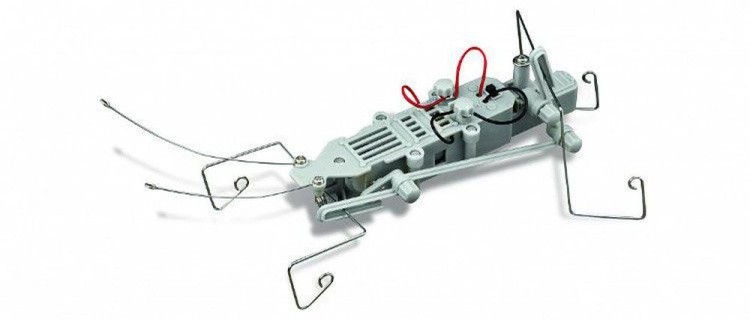

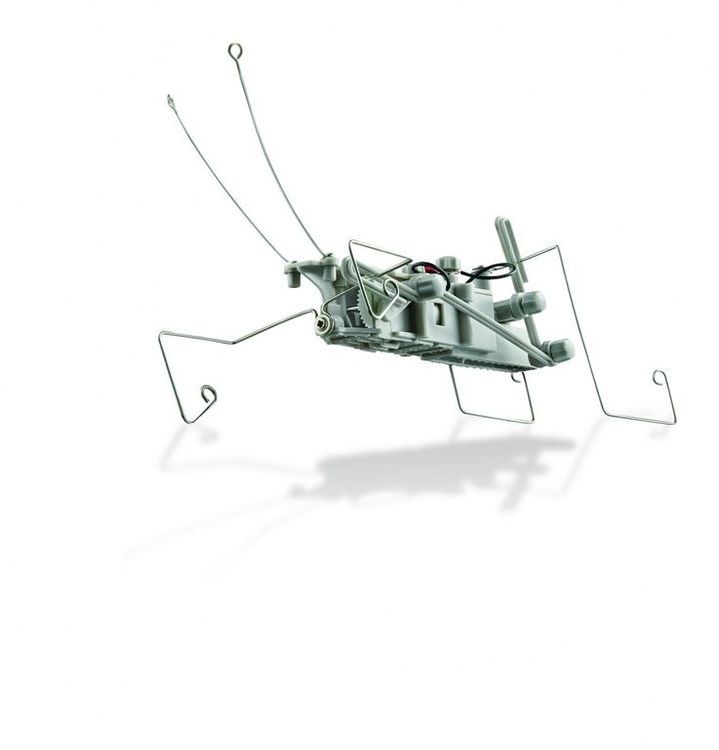

Вот и все! Ваш робот готов к первым испытаниям! Скорей включайте его и радостно наблюдайте за перемещениями фантастического инсектоида.

КАК ДВИГАЕТСЯ РОБОТ ?

Вас наверняка интересует вопрос: как же работает инсектоид? Принцип его действия легко объясняется такой наукой, как физика.

Батарейки питают энергией мотор, которой запускает вращение ротора. Это вращение передается двум шестеренкам. Кривошип на большой шестеренке преобразует вращательное движение мотора в возвратно-поступательное движение шатунов. Это возвратно-поступательное движение повторяется линейно вверх и вниз или назад и вперед.

Два шатуна взаимодействуют друг с другом, чтобы одновременно передвигать переднюю ногу вертикально, а заднюю — горизонтально. Соединительные колпачки выступают в роли шарниров.

Таким образом кривошипно-шатунный механизм заставляет вашего инсектоида перемещаться по квартире, забавно имитируя «походку» живого насекомого. Еще больше любопытных научных фактов ждут вас в инструкции к набору «Робот-инсектоид».

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

Сборка робота проводится только под контролем взрослых.
Набор содержит мелкие детали и не предназначен для детей младше 3 лет.
Для предотвращения короткого замыкания не прикасайтесь металлическими предметами к контактам внутри батарейного отсека.

ХАРАКТЕРИСТИКИ:

Тип набора : механика
Размер упаковки (см): 6 х 24 х 17
Вес (кг): 0.24
Бренд: 4M
Производитель: Китай
Длина собранного робота: 28 см (с учетом усиков)
Материал: металл, пластмасса
Наличие батареек:  не входят в комплект
Тип батареек: 1 x AA / LR6 1.5V (пальчиковые)
Упаковка: картонная коробка
